ECE R136: una norma fondamentale per la sicurezza dei veicoli elettrici

ECE R136 è una norma critica sviluppata per garantire la sicurezza dei sistemi ad alta tensione e dei sistemi di accumulo di energia ricaricabile (REESS) nei veicoli di categoria L, come biciclette elettriche, scooter e ciclomotori. Stabilisce severi requisiti di sicurezza per i veicoli con una velocità massima di progettazione superiore a 6 km/h alimentati da uno o più motori di trazione elettrica.

Queste disposizioni uniformi affrontano le sfide uniche dei sistemi di alimentazione elettrica, concentrandosi sulla prevenzione di rischi quali scosse elettriche, eventi termici e guasti del sistema. Fornendo un quadro standardizzato, ECE R136 svolge un ruolo chiave nell'armonizzazione degli standard di sicurezza globali, facilitando l'accesso al mercato internazionale e promuovendo la fiducia nelle soluzioni di mobilità elettrica.

Perché l'ECE R136 è così essenziale e cosa significa per i produttori e gli utenti finali? Questo articolo ne esplora la portata, i requisiti chiave e l'impatto sul settore dei veicoli elettrici.

Contesto della ECE R136

Origin

UNECE R136 è stato sviluppato da Commissione economica per l'Europa delle Nazioni Unite (UNECE), un organismo responsabile della creazione di normative armonizzate a livello internazionale per migliorare la sicurezza dei veicoli, la protezione ambientale e l'efficienza energetica. La normativa è stata introdotta come parte del quadro UNECE per affrontare la crescente adozione di veicoli elettrici (EV) e le sfide di sicurezza uniche associate ai sistemi ad alta tensione.

Missione

L'obiettivo principale dell'ECE R136 è quello di migliorare la sicurezza nei veicoli elettrici affrontando i rischi correlati ai loro gruppi propulsori elettrici e ai sistemi di accumulo di energia ricaricabile (REESS). Stabilisce requisiti specifici per prevenire pericoli elettrici, eventi termici e guasti meccanici, assicurando che i veicoli elettrici funzionino in sicurezza in condizioni normali ed estreme.

Obbiettivo

ECE R136 si applica a Veicoli di categoria L¹, che includono veicoli a due ruote, a tre ruote e a quattro ruote leggeri, alle seguenti condizioni:

• Veicoli con velocità massima di progetto superiore a 6 km/h.
• Dotato di uno o più motori di trazione azionati da energia elettrica.
• Non collegato in modo permanente alla rete.

Il regolamento si concentra sui sistemi ad alta tensione e REESS, escludendo i sistemi utilizzati principalmente per l'avviamento del motore, l'illuminazione o l'alimentazione di funzioni ausiliarie. Definendo questi limiti specifici, ECE R136 garantisce che il regolamento rimanga mirato e pertinente alle sfide di sicurezza uniche degli EV.

I veicoli di categoria L sono una classificazione definita dall'UNECE e dall'Unione Europea, che comprende una gamma di veicoli leggeri. Questi includono:

• L1: Ciclomotori a due ruote con velocità massima di 45 km/h e cilindrata non superiore a 50 cc (se a combustione interna) o potenza equivalente per i motori elettrici.
• L2: Ciclomotori a tre ruote con limitazioni di velocità e potenza simili a quelle dei veicoli L1e.
• L3: Motocicli a due ruote senza limitazioni di velocità o potenza.
• L4: Motociclette con sidecar.
• L5: Veicoli a motore a tre ruote con prestazioni superiori alla categoria L2e.
• L6: Quadricicli leggeri con massa a vuoto massima di 425 kg, escluse le batterie per i veicoli elettrici, e velocità massima di 45 km/h.
• L7: Quadricicli pesanti con limitazioni di massa e velocità meno severe rispetto alla L6e.

Componenti chiave di ECE R136

L'ECE R136 stabilisce requisiti di sicurezza completi per affrontare i rischi unici associati ai veicoli elettrici. I suoi componenti chiave includono:

Sicurezza ad alta tensione

• Garantisce la protezione contro le scosse elettriche e i cortocircuiti nei sistemi ad alta tensione.
• Prevede l'isolamento, la separazione e le barriere protettive per impedire il contatto accidentale con parti sotto tensione.

Sicurezza della batteria

• Prevenzione della fuga termica: Implementa misure per rilevare e mitigare i rischi di surriscaldamento, garantendo la sicurezza della batteria in condizioni normali ed estreme.
• Protezione da sovraccarico e scarica eccessiva: Richiede sistemi per regolare la tensione e prevenire danni causati da carica o scarica oltre i limiti di sicurezza.

Sicurezza meccanica

• Stabilisce standard di resistenza agli urti per i sistemi di batterie, per ridurre al minimo i rischi durante collisioni o impatti meccanici.
• Garantisce l'integrità strutturale dell'involucro della batteria per evitare danni ai componenti ad alta tensione.

Resistenza ambientale

Richiede batterie e sistemi ad alta tensione per resistere:

• vibrazioni riscontrati durante il funzionamento del veicolo.
• Temperature estreme sia per climi caldi che freddi.
• Umidità e nebbia salina, proteggendo i componenti dalla corrosione e dall'ingresso di acqua.

Compatibilità elettromagnetica (EMC)

• Specifica i requisiti per impedire che le interferenze elettromagnetiche (EMI) influenzino altri sistemi del veicolo, garantendo il funzionamento affidabile dell'elettronica di bordo e delle funzioni critiche per la sicurezza.

Affrontando questi aspetti, la norma ECE R136 garantisce che i veicoli elettrici siano non solo efficienti e sostenibili, ma anche sicuri e affidabili per gli utenti finali.

Perché ECE R136 è importante

L'ECE R136 è una norma fondamentale per il settore dei veicoli elettrici (EV), con implicazioni profonde sia per i produttori che per i consumatori. Ecco perché è importante:

Migliorare la sicurezza degli utenti dei veicoli elettrici

• La norma ECE R136 affronta questioni critiche in materia di sicurezza, tra cui la protezione contro scosse elettriche, surriscaldamento della batteria e guasti del sistema.
• Grazie all'obbligo di rigorosi standard di sicurezza, gli utenti di veicoli elettrici possono contare sul funzionamento sicuro dei loro veicoli in diverse condizioni operative.

Promuovere l'armonizzazione globale degli standard sui veicoli elettrici

• Il regolamento crea un quadro unificato per la sicurezza dei sistemi ad alta tensione, semplificando la conformità per i produttori nei mercati internazionali.
• Promuove la collaborazione tra i paesi, consentendo uno scambio fluido di tecnologie e innovazioni nel settore dei veicoli elettrici.

Facilitare l'accesso al mercato per i produttori

• La conformità alla norma ECE R136 è spesso un prerequisito per l'ingresso nei principali mercati mondiali, soprattutto nelle regioni che adottano le normative UNECE.
• Aderendo a questo standard, i produttori possono semplificare i processi di certificazione, ridurre i costi di sviluppo ed espandere la propria portata di mercato.

In sostanza, la norma ECE R136 non solo tutela la sicurezza degli utenti di veicoli elettrici, ma rafforza anche l'ecosistema globale dei veicoli elettrici, supportando la transizione verso un trasporto sostenibile.

Vantaggi per produttori e consumatori

La norma ECE R136 offre notevoli vantaggi sia ai produttori che ai consumatori, rafforzando la sua importanza nel settore dei veicoli elettrici.

Per i produttori

• Conformità semplificata: Fornisce un quadro standardizzato che consente ai produttori di soddisfare i requisiti di sicurezza in più mercati senza doversi confrontare con diversi standard regionali.
• Ingresso facilitato nel mercato: La conformità alla norma ECE R136 è riconosciuta a livello internazionale, aiutando i produttori a semplificare il processo di certificazione e ad accedere ai mercati globali in modo più efficiente.
• Efficienza in termini di costi e tempi: Riduce la necessità di ripetuti test e certificazioni, abbassando i costi di sviluppo e accelerando il time-to-market dei prodotti EV.

Per i consumatori

• Sicurezza migliorata: Garantisce che i sistemi ad alta tensione e le batterie soddisfino rigorosi criteri di sicurezza, riducendo rischi quali scosse elettriche, surriscaldamento e malfunzionamenti del sistema.
• Affidabilità e tranquillità: Garantisce che i veicoli elettrici siano robusti, durevoli e in grado di funzionare in sicurezza in diverse condizioni ambientali e di utilizzo.
• Incoraggiare l'adozione dei veicoli elettrici: Rafforzando la fiducia nella sicurezza e nell'affidabilità dei veicoli elettrici, l'ECE R136 contribuisce a una maggiore fiducia dei consumatori e a una più ampia adozione della tecnologia EV.

In definitiva, la norma ECE R136 colma il divario tra innovazione e sicurezza, apportando vantaggi sia ai produttori sia agli utenti finali nel panorama in evoluzione della mobilità elettrica.

Sfide e implementazione

Sebbene la norma ECE R136 fornisca un quadro di sicurezza fondamentale per i veicoli elettrici, la sua attuazione pone alcune sfide ai produttori.

Sfide tecniche

• Complessità ingegneristica: Soddisfare i severi requisiti di sicurezza per sistemi ad alta tensione e batterie richiede competenze avanzate di progettazione e ingegneria. Ciò include garantire la resistenza agli urti, la gestione termica e la compatibilità elettromagnetica.
• Rigore dei test: L'esecuzione di test approfonditi, ad esempio di test sulle vibrazioni, sulla resistenza alla temperatura e sull'impermeabilità, richiede strutture e metodologie specializzate.
• Adattarsi alle innovazioni rapide: Con l'evoluzione della tecnologia dei veicoli elettrici, i produttori devono aggiornare costantemente progetti e processi per allinearli ai più recenti standard di sicurezza.

Costi e complessità per i produttori

• Maggiori costi di sviluppo: Per raggiungere la conformità sono necessari ingenti investimenti in processi di ricerca, collaudo e certificazione, con conseguente aumento dei costi di produzione.
• Vincoli di tempo: La necessità di valutazioni dettagliate e di approvazioni normative può allungare i tempi di sviluppo, ritardando l'ingresso sul mercato.
• Coordinamento della catena di fornitura: Garantire la conformità di tutti i componenti, compresi quelli di fornitori terzi, aggiunge complessità al processo produttivo.

Importanza della certificazione nei mercati globali

• Accesso al mercato: La certificazione ECE R136 è la porta d'accesso ai mercati internazionali, in particolare nelle regioni che adottano le normative UNECE.
• Vantaggio competitivo: I produttori conformi acquisiscono una reputazione di sicurezza e affidabilità, conquistando la fiducia dei consumatori e assicurandosi un vantaggio competitivo.
• Allineamento normativo: Poiché i mercati globali adottano sempre più standard di sicurezza simili, la norma ECE R136 funge da punto di riferimento, semplificando il commercio transfrontaliero.

Nonostante le sfide, l'aderenza alla ECE R136 è un passo fondamentale per garantire la sicurezza, l'affidabilità e l'accettazione globale dei veicoli elettrici. Per i produttori, è sia una responsabilità che un'opportunità per dimostrare il loro impegno verso l'eccellenza nella progettazione di veicoli elettrici.

Confronto con altre normative

L'ECE R136 è uno dei diversi standard chiave che regolano la sicurezza dei veicoli elettrici. Confrontandolo con altre importanti normative, si evidenziano i suoi contributi unici alla sicurezza dei veicoli elettrici:

UL 2271

• Messa a fuoco: La norma UL 2271 riguarda specificamente la sicurezza dei sistemi di batterie per veicoli elettrici leggeri.
• Differenza chiave: Mentre UL 2271 sottolinea l'importanza della sicurezza a livello di batteria (ad esempio, gestione termica e protezione dai guasti), ECE R136 fornisce un quadro più ampio, che copre non solo la sicurezza della batteria, ma anche i sistemi ad alta tensione, la sicurezza meccanica e la compatibilità elettromagnetica.
• Complementarità: La norma ECE R136 si basa sui principi di sicurezza delle batterie contenuti in standard come UL 2271, integrandoli in una normativa completa sulla sicurezza valida per l'intero veicolo.

ISO 26262

• Messa a fuoco: La norma ISO 26262 riguarda la sicurezza funzionale dei veicoli stradali, in particolare per quanto riguarda i sistemi elettronici e software.
• Differenza chiave: A differenza della norma ECE R136, che si concentra sui requisiti di sicurezza fisica e ambientale, la norma ISO 26262 riguarda la sicurezza dei sistemi elettrici ed elettronici durante il funzionamento.
• Complementarità: ECE R136 e ISO 26262 insieme forniscono una copertura di sicurezza olistica, garantendo sia la sicurezza fisica sia la funzionalità del sistema tollerante ai guasti.

Altri regolamenti UNECE

• Esempi: ECE R100 (sicurezza dei veicoli elettrici a batteria) ed ECE R10 (compatibilità elettromagnetica).
• Relazione: La norma ECE R136 si allinea a queste normative e le amplia, prevedendo disposizioni specifiche per i veicoli a due e tre ruote e per i veicoli leggeri a quattro ruote.

Come si distingue l'ECE R136

• La norma ECE R136 soddisfa in modo esclusivo le esigenze dei veicoli elettrici leggeri, tenendo conto dei requisiti di sicurezza ad alta tensione e REESS e tenendo conto dei loro casi d'uso specifici.
• La sua portata completa e l'allineamento con gli standard globali ne fanno una norma fondamentale per i produttori che puntano ai mercati internazionali.

Integrando altre norme, la norma ECE R136 svolge un ruolo fondamentale nella creazione di un approccio unificato alla sicurezza dei veicoli elettrici, promuovendo l'innovazione e garantendo al contempo affidabilità e fiducia degli utenti.

Come conformarsi alla norma ECE R136

Passaggi per i produttori:

1. Test e certificazione

I produttori devono garantire che i loro prodotti superino i test completi delineati da ECE R136, tra cui:

Test REESS

• Prova di vibrazione: Simula le vibrazioni indotte dalla strada per garantire l'integrità strutturale.
• Test di shock termico e ciclico: Verifica le prestazioni in caso di rapidi cambiamenti di temperatura.
• Prova di caduta meccanica: Valuta la resistenza delle batterie rimovibili in caso di caduta.
• Prova di shock meccanico: Testa la resilienza contro gli impatti esterni.
• Prova di resistenza al fuoco: Valuta la sicurezza in caso di esposizione al fuoco.
• Test di protezione da cortocircuito esterno: Garantisce la sicurezza in caso di cortocircuito.
• Test di protezione da sovraccarico: Controlla le protezioni contro i sovraccarichi.
• Test di protezione da sovrascarica: Convalida i meccanismi di protezione per gli scenari di scarica eccessiva.
• Test di protezione da sovratemperatura: Conferma la funzionalità delle misure di sicurezza termica.

Test del sistema ad alta tensione

• Prova di tensione di tenuta: Garantisce l'isolamento contro le scosse elettriche.
• Test di resistenza all'acqua: Verifica la sicurezza contro l'esposizione all'umidità e all'acqua.

2. Considerazioni sulla progettazione di batterie e sistemi ad alta tensione

• Implementazione avanzata Sistemi di gestione della batteria (BMS) per monitorare e controllare le funzioni di sicurezza come la protezione da sovraccarico, scarica eccessiva e cortocircuito.
• Dare priorità alla robustezza progetti meccanici per migliorare la resistenza alle vibrazioni e agli urti.
• Garantire l'adattabilità ambientale, tenendo conto delle temperature estreme, dell'umidità e della resistenza al fuoco.

Conclusione

L'ECE R136 svolge un ruolo fondamentale nel dare forma al futuro della sicurezza dei veicoli elettrici, in particolare per i veicoli a due ruote, a tre ruote e a quattro ruote leggere. Stabilendo standard completi per i sistemi ad alta tensione e la sicurezza delle batterie, garantisce che i veicoli elettrici siano affidabili e sicuri per gli utenti.

Per i produttori, ECE R136 rappresenta più di un semplice ostacolo normativo: è un'opportunità per dimostrare impegno verso la qualità e l'innovazione. Raggiungendo la conformità, i produttori possono costruire la fiducia dei consumatori, facilitare l'ingresso nel mercato globale e contribuire al progresso del trasporto sostenibile.

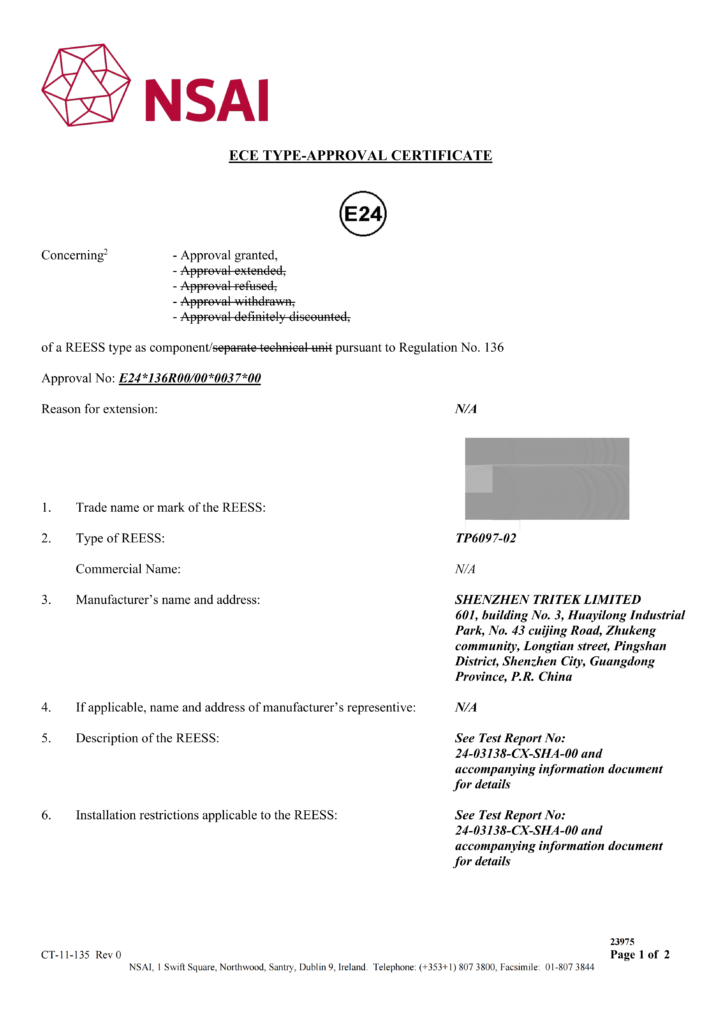

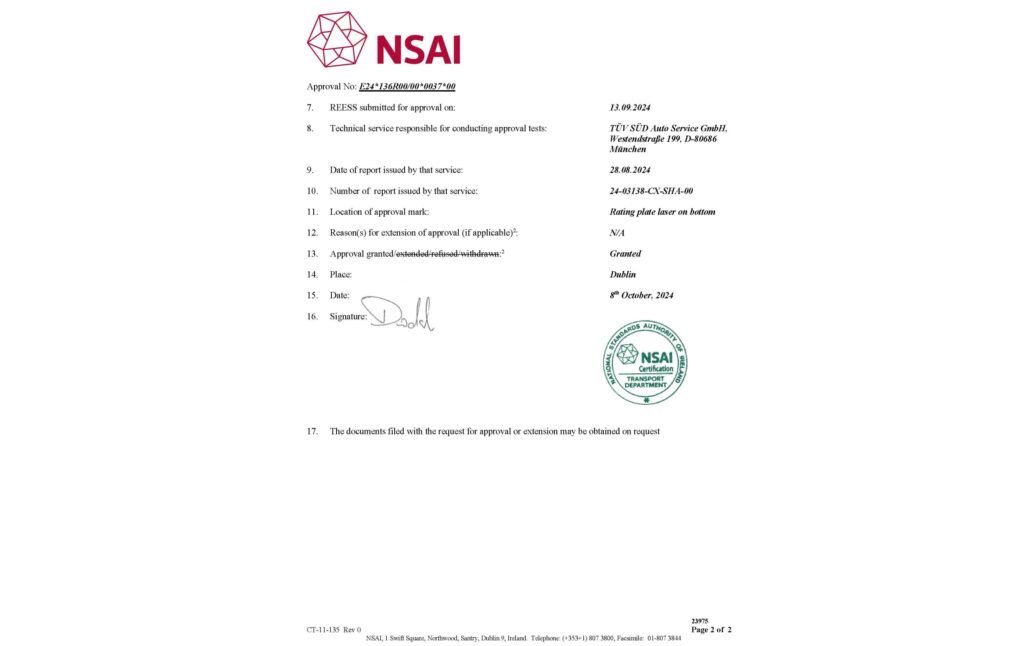

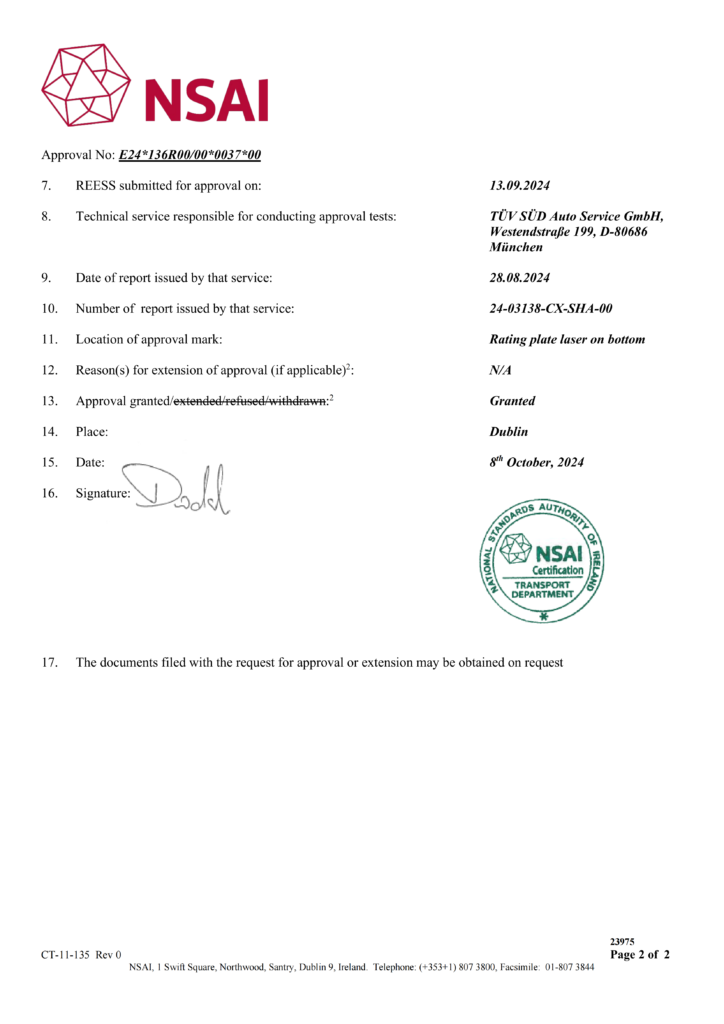

Shenzhen Tritek Limited ha ottenuto la certificazione ECE R136, dimostrando la conformità ai rigorosi standard di sicurezza per sistemi ad alta tensione e sistemi di batterie in veicoli elettrici a due ruote, tre ruote e quattro ruote leggeri. Questa certificazione evidenzia l'impegno di Tritek nel fornire soluzioni di alimentazione affidabili e sicure, garantendo una protezione superiore contro rischi quali runaway termico, sovraccarico e pericoli elettrici. Con la conformità ECE R136, Tritek rafforza la sua posizione di partner di fiducia per i produttori nel mercato globale delle batterie.

Mentre il settore dei veicoli elettrici continua a evolversi, la norma ECE R136 continuerà a essere una pietra angolare per garantire che il progresso vada di pari passo con la sicurezza e la responsabilità ambientale.

FAQs

Quali sono i metodi di prova utilizzati per i veicoli dotati di propulsori elettrici?

I metodi di prova per i veicoli dotati di propulsori elettrici includono in genere test di prestazione, test ambientali (come resistenza a temperatura e umidità) e test di sicurezza come resistenza all'isolamento e test di cortocircuito. Questi test garantiscono la conformità ai requisiti di sicurezza elettrica e valutano aspetti essenziali come durata, efficienza e gestione termica.

Perché i requisiti di sicurezza elettrica sono fondamentali per i veicoli dotati di propulsori elettrici?

I requisiti di sicurezza elettrica sono essenziali per i veicoli dotati di propulsori elettrici per prevenire rischi quali scosse elettriche, cortocircuiti e pericoli di incendio. Il rispetto di questi standard garantisce che aspetti essenziali come la sicurezza dell'utente, l'affidabilità del sistema e la conformità alle certificazioni internazionali siano rispettati.

In che modo i produttori garantiscono aspetti così essenziali di sicurezza e prestazioni nei veicoli elettrici?

I produttori impiegano metodi di test rigorosi per convalidare i veicoli dotati di propulsori elettrici. Questi test si concentrano sulla garanzia della conformità ai requisiti di sicurezza elettrica e sulla verifica di aspetti essenziali quali l'integrità della batteria, la stabilità termica e la capacità di resistere a condizioni operative estreme.
